smartwin in the Passive House Portal component database

smartwin

Certified since	31 marca 2025
Strefa klimatyczna	Cool, temperate
Typ	Window system
Sub type
Klasa efektywności	phA
Materiał	Timber / aluminium
`U`_W	0,78 W/(m²K)
Typ otwarty	Otwarcie do wewnątrz

Opis

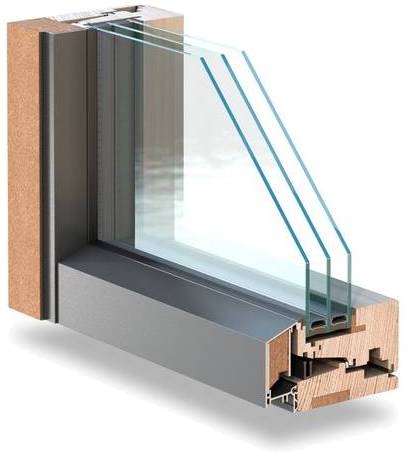

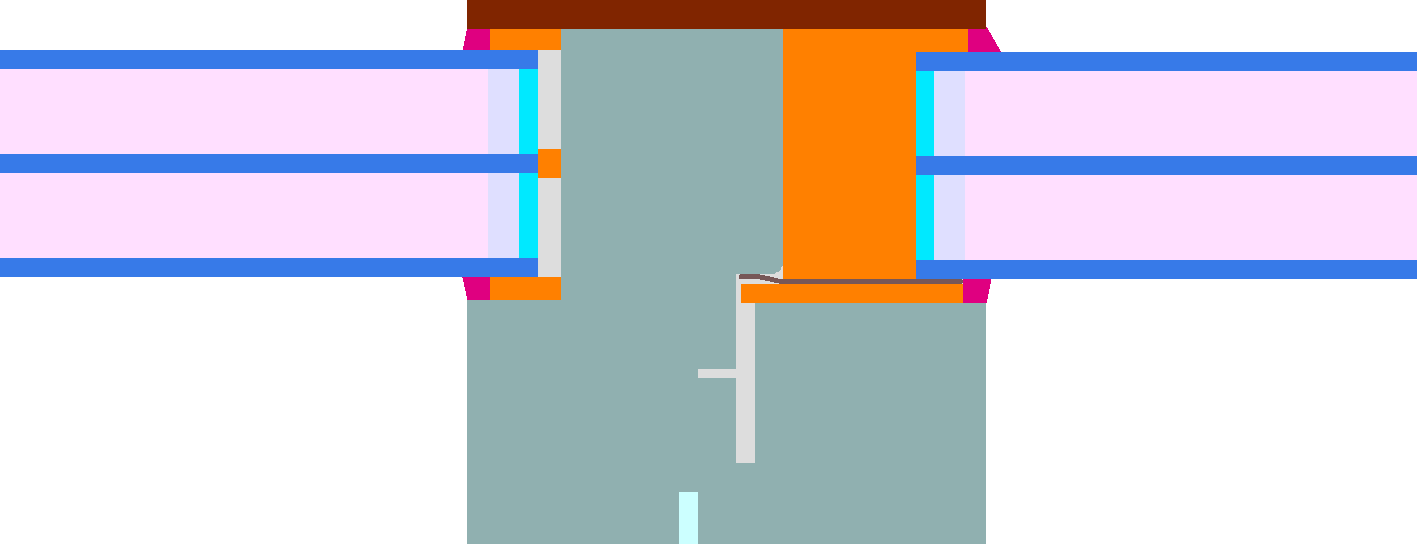

Aluminum clad timber frame (Spruce/Fir, 0.11 W/(mK)), insulated by low density wood fibre board (0.05 & 0.04 W/(mK)) & PU insulation (0.03 W/(mK)) Pane thickness: 48 mm (4/18/4/18/4), rebate depth: 15 mm. Spacer: SWISSPACER Ultimate with polyurethane as secondary seal.

Nazwa	Szerokość ramy	Współczynnik U	Ψ-value	Frsi-value

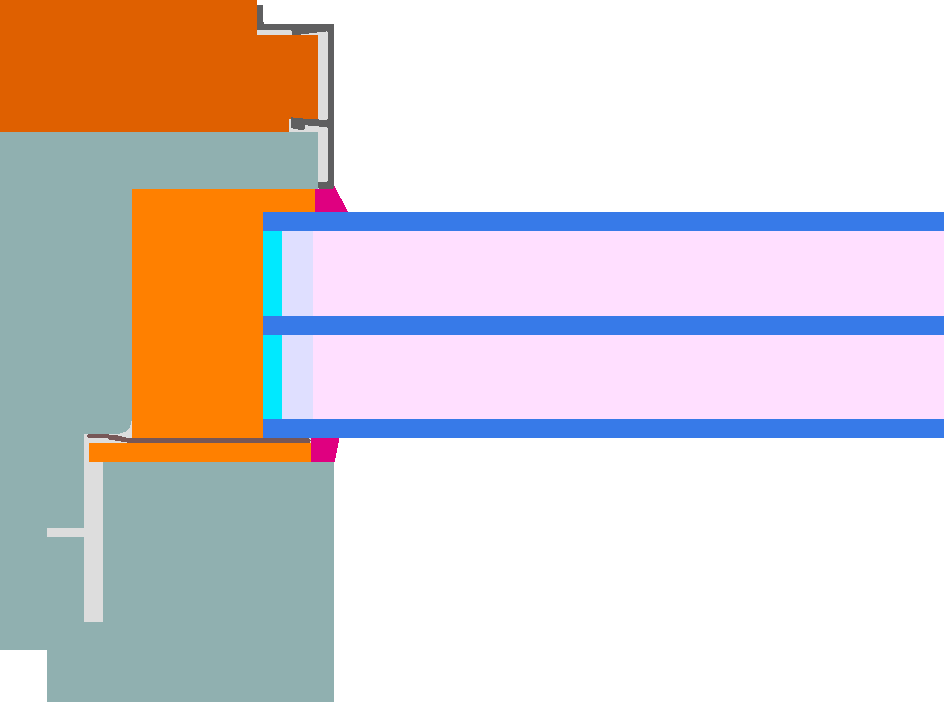

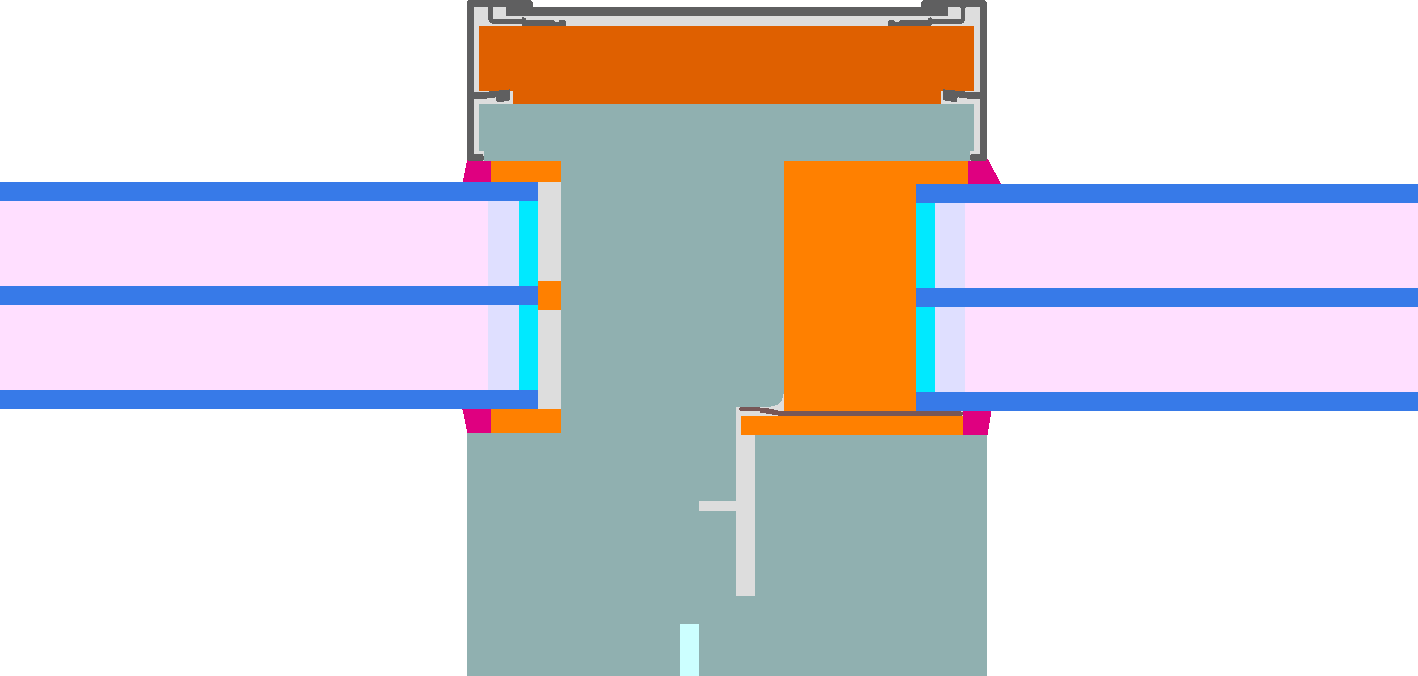

Szpros stały	110 mm	0,66 W/(m²K)	0,023 W/(mK)	0,726
Szpros stały	110 mm	0,78 W/(m²K)	0,022 W/(mK)	0,709

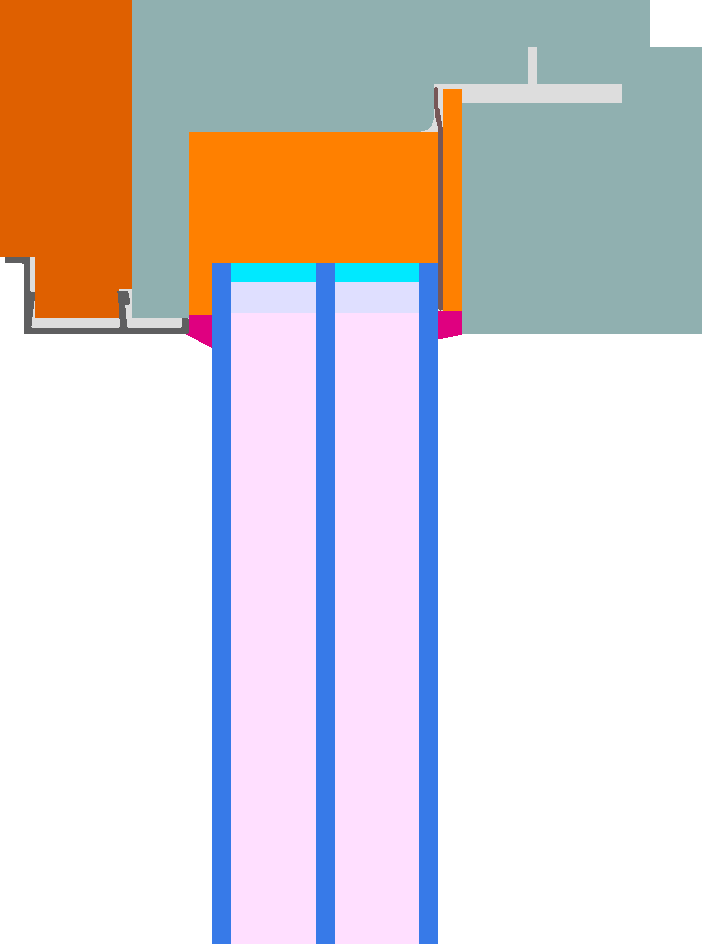

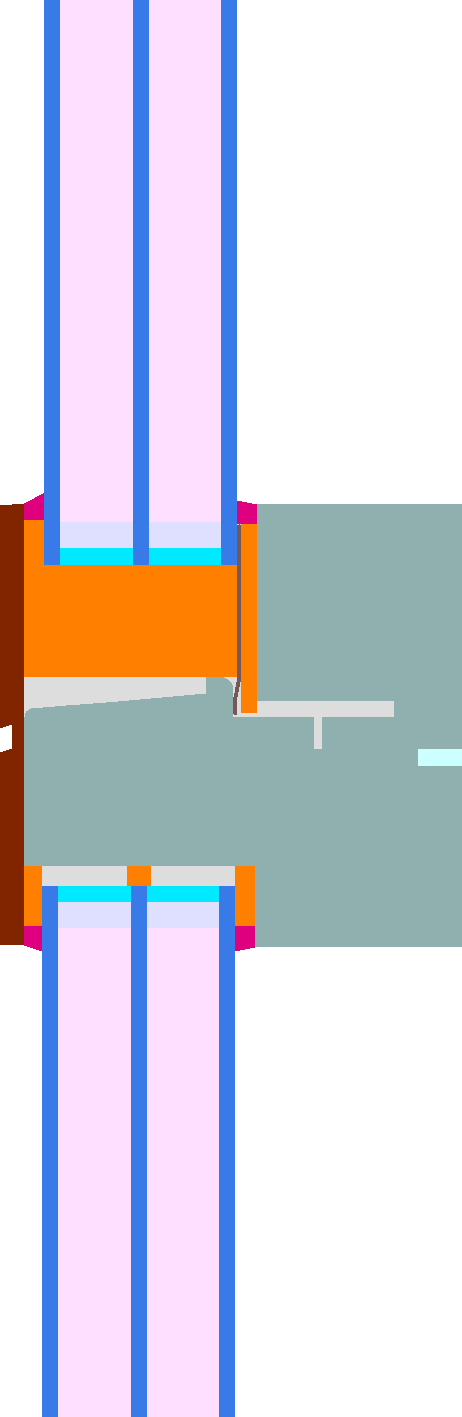

Stała pawęż	110 mm	0,80 W/(m²K)	0,023 W/(mK)	0,706
Stała pawęż	110 mm	0,79 W/(m²K)	0,022 W/(mK)	0,707

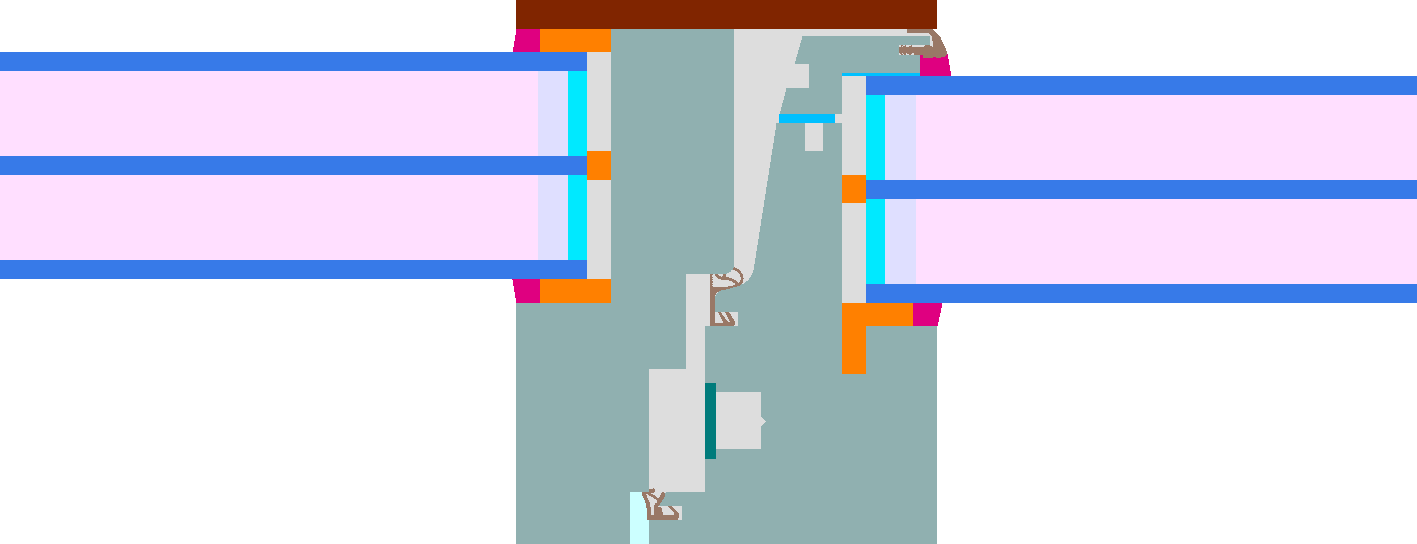

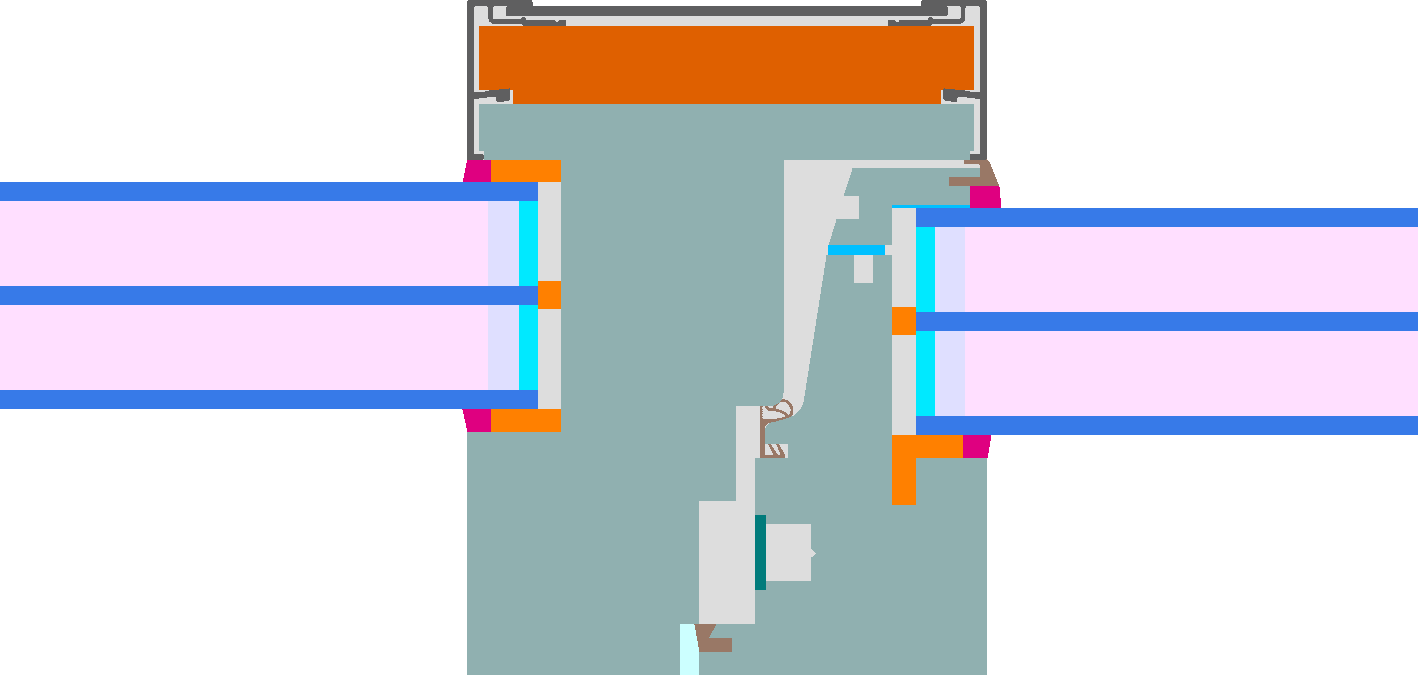

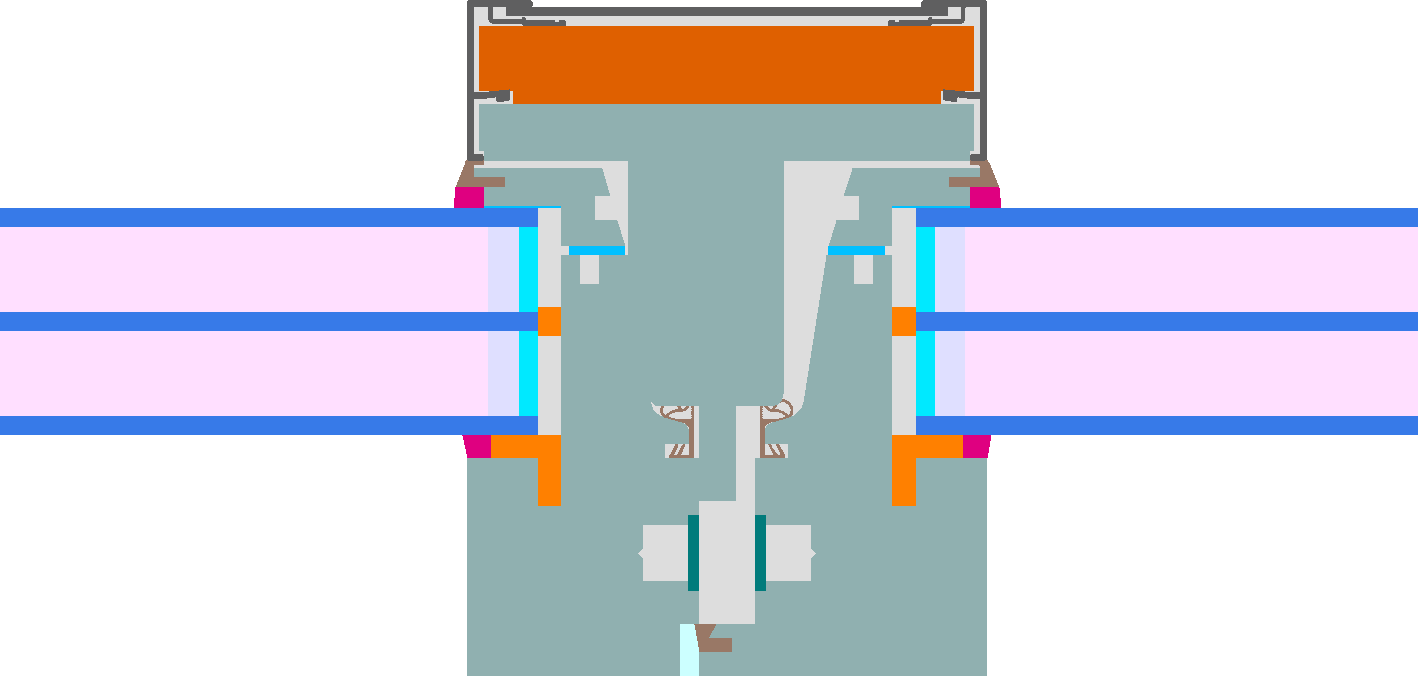

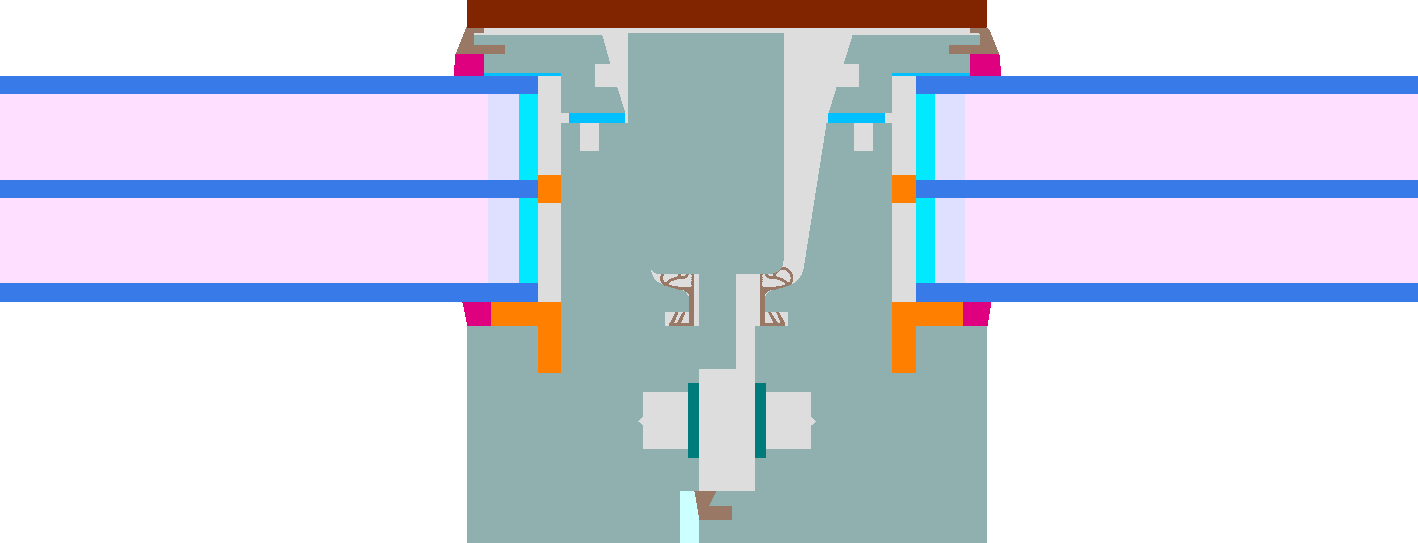

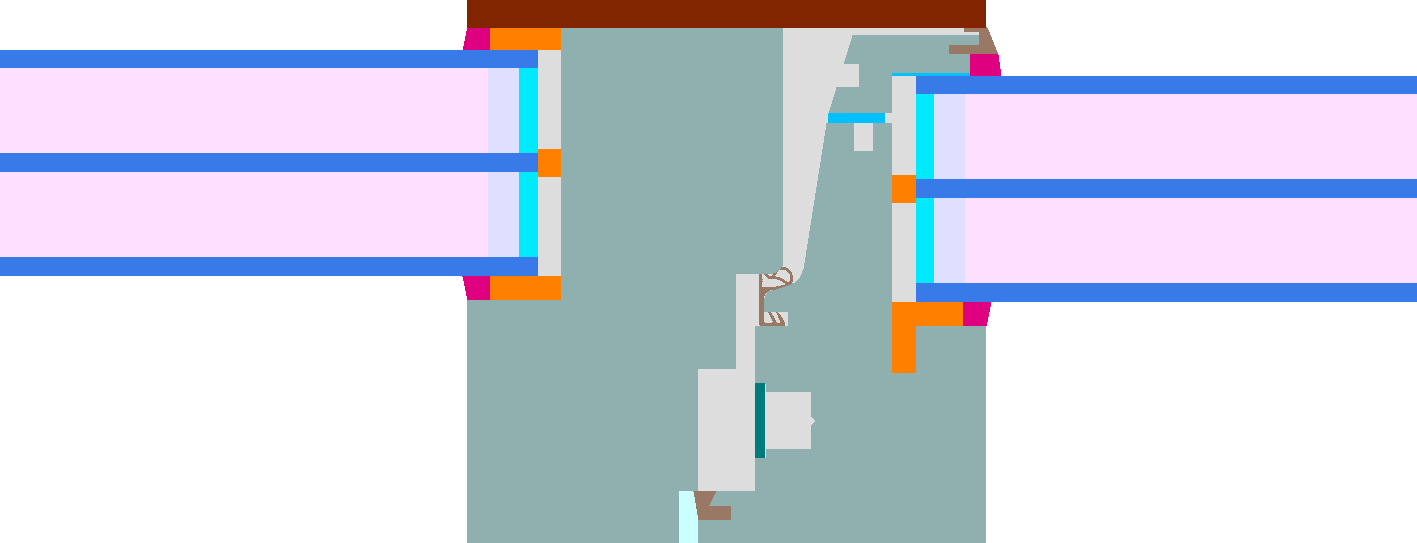

Szpros 1 skrzydło	110 mm	0,77 W/(m²K)	0,023 W/(mK)	0,812
Szpros 1 skrzydło	110 mm	0,92 W/(m²K)	0,022 W/(mK)	0,704
Szpros 1 skrzydło	89 mm	0,79 W/(m²K)	0,023 W/(mK)	0,722
Szpros 1 skrzydło	89 mm	0,92 W/(m²K)	0,022 W/(mK)	0,710

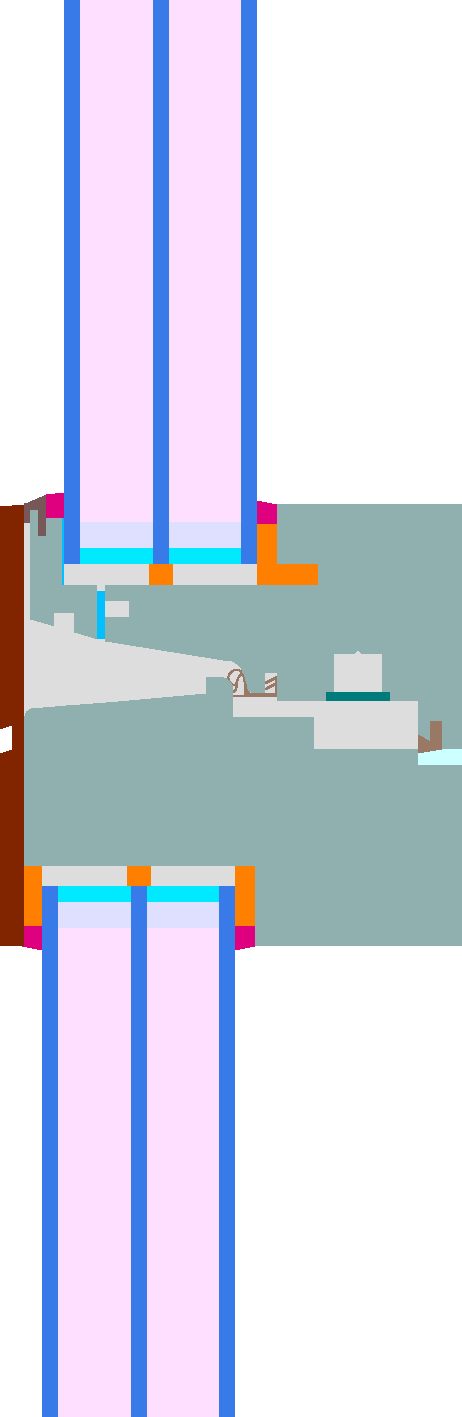

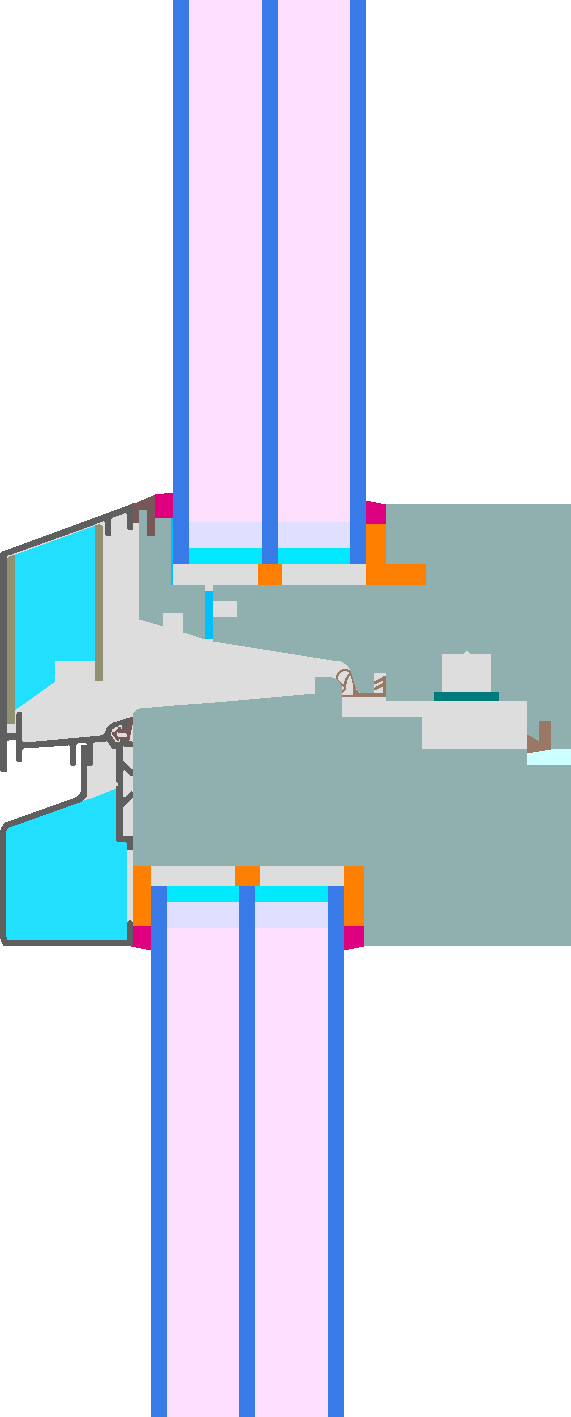

Rygiel 1 skrzydło	110 mm	0,94 W/(m²K)	0,022 W/(mK)	0,701
Rygiel 1 skrzydło	110 mm	0,94 W/(m²K)	0,022 W/(mK)	0,702

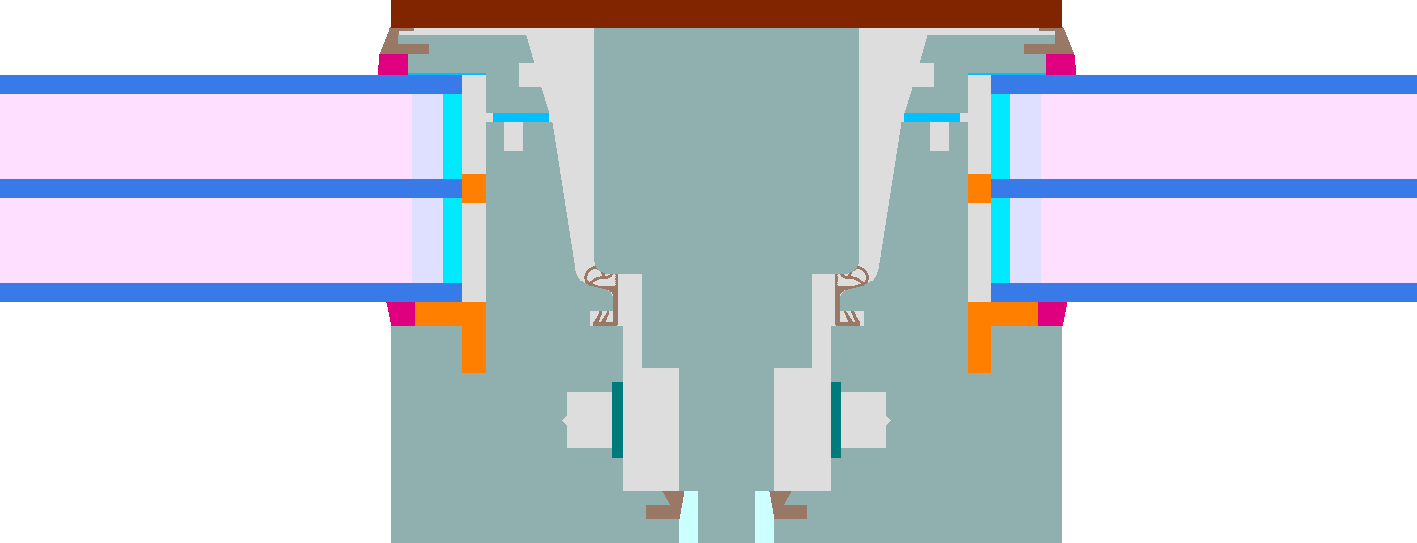

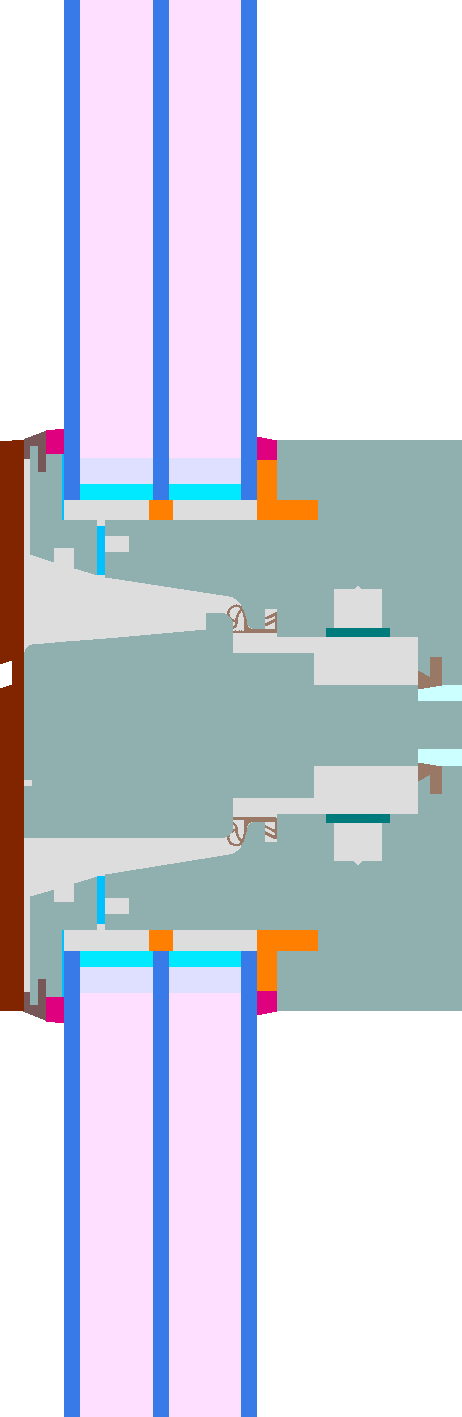

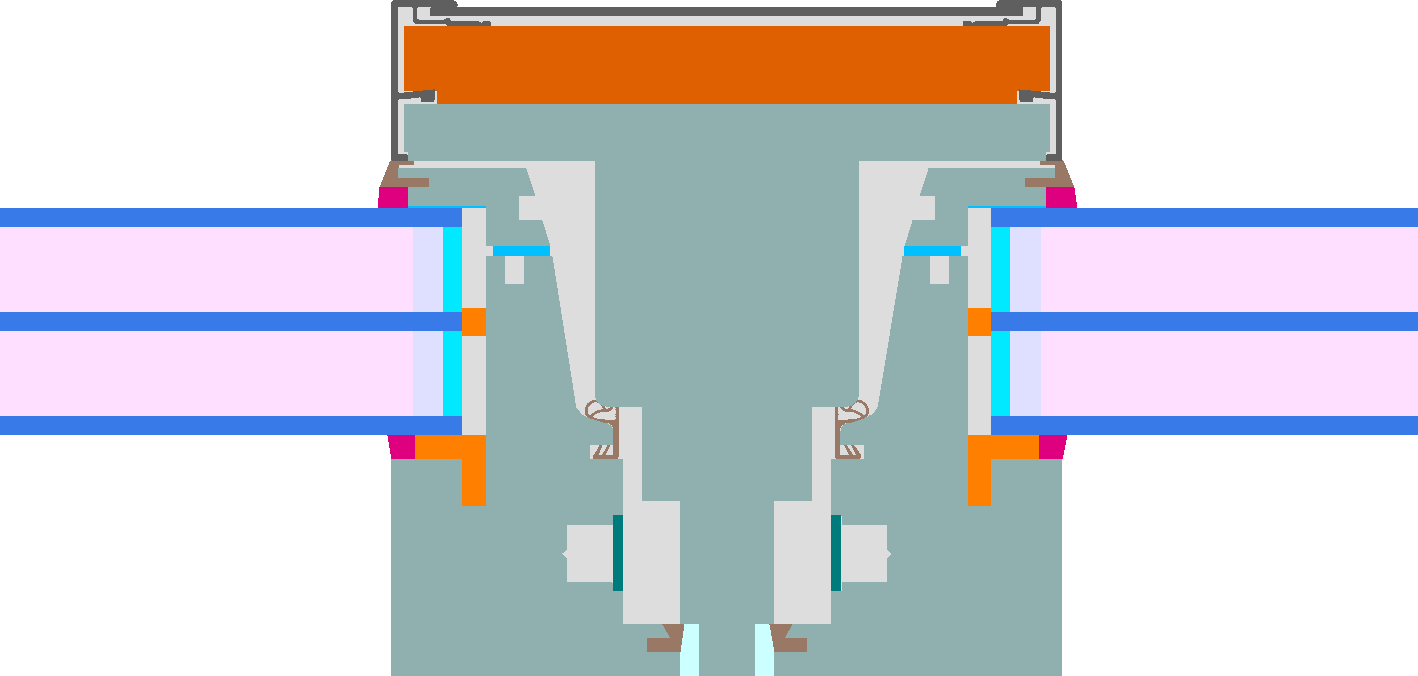

Szpros 2 skrzydła	142 mm	0,75 W/(m²K)	0,022 W/(mK)	0,818
Szpros 2 skrzydła	142 mm	0,92 W/(m²K)	0,022 W/(mK)	0,709

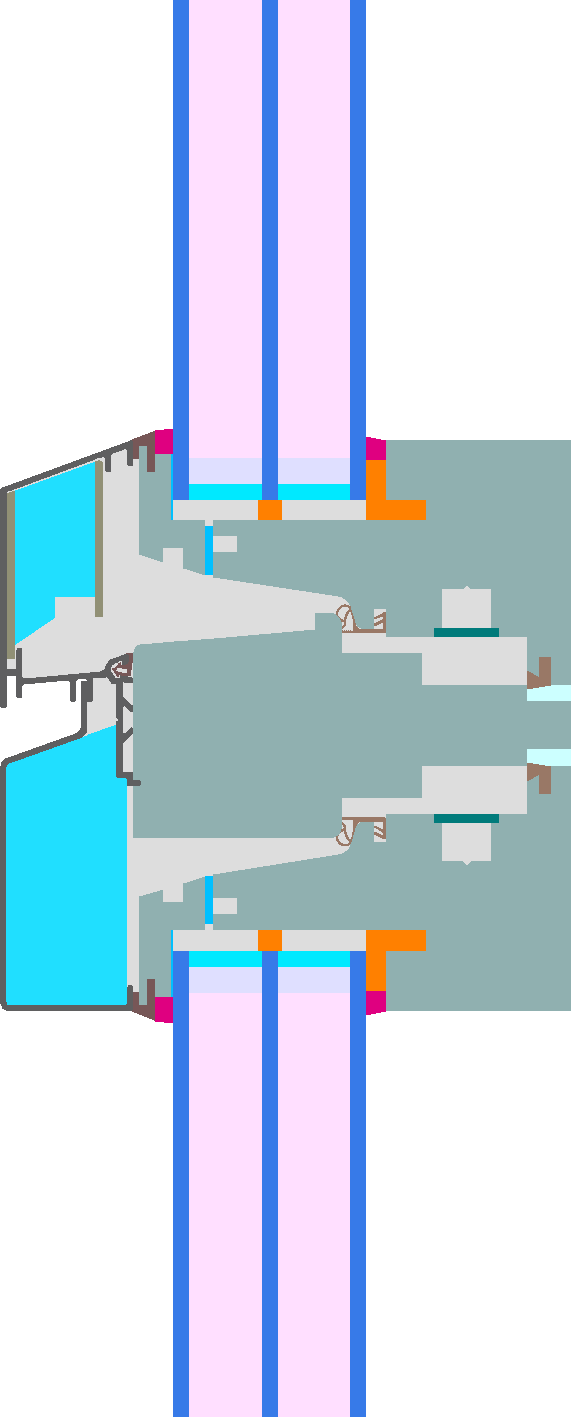

Rygiel 2 skrzydła	142 mm	0,91 W/(m²K)	0,022 W/(mK)	0,708
Rygiel 2 skrzydła	142 mm	0,93 W/(m²K)	0,022 W/(mK)	0,707

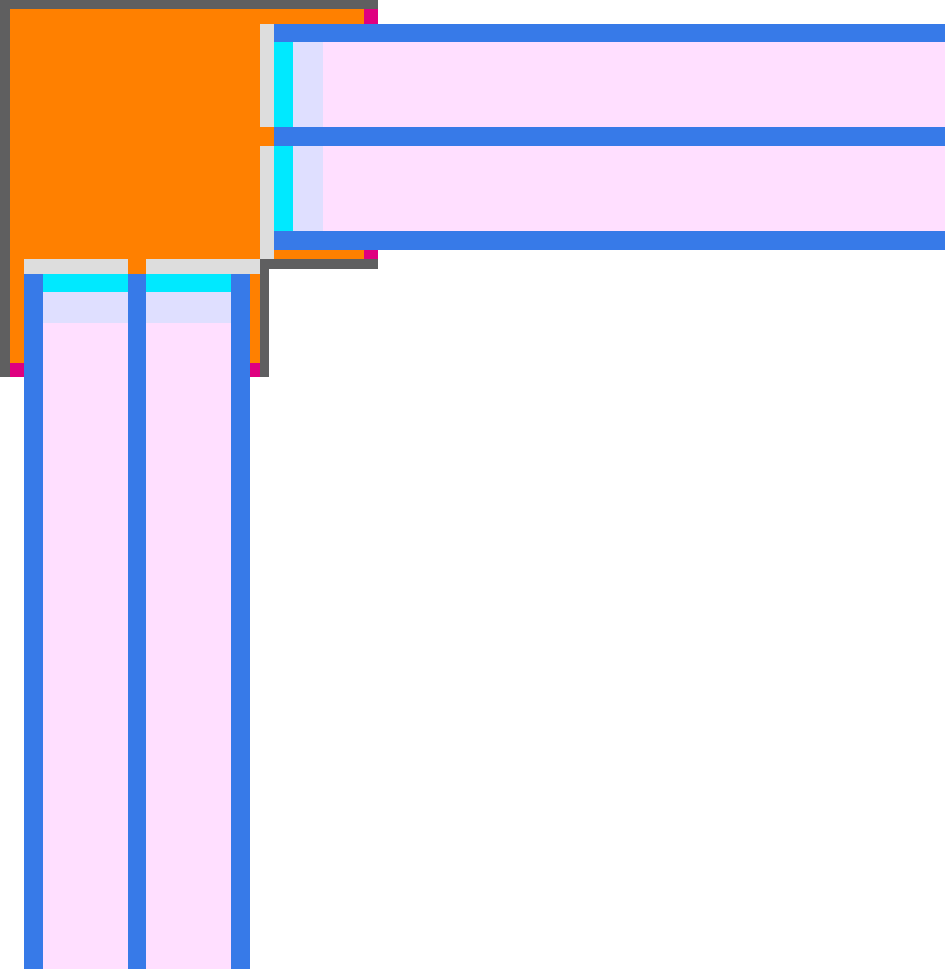

Naroże	160 mm	0,25 W/(m²K)	0,022 W/(mK)	0,726

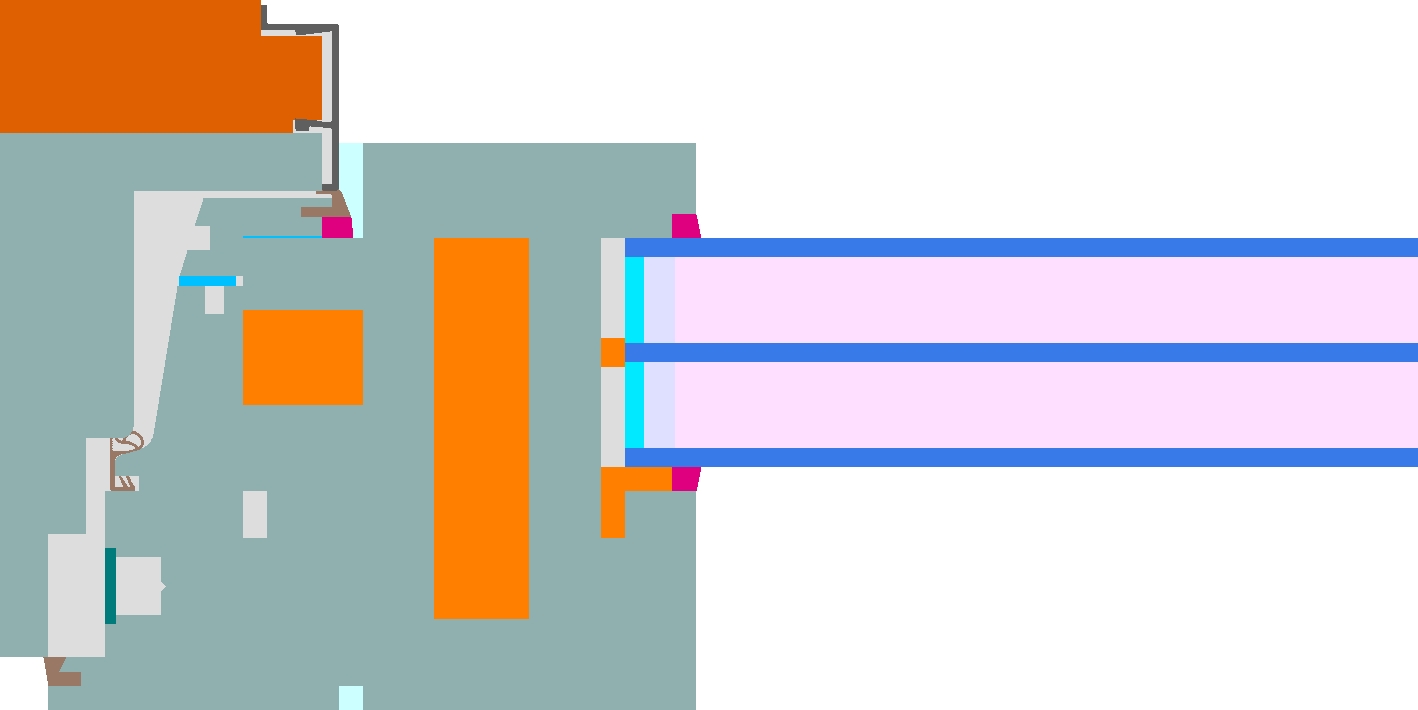

Drzwi boczne	146 mm	0,72 W/(m²K)	0,022 W/(mK)	0,719

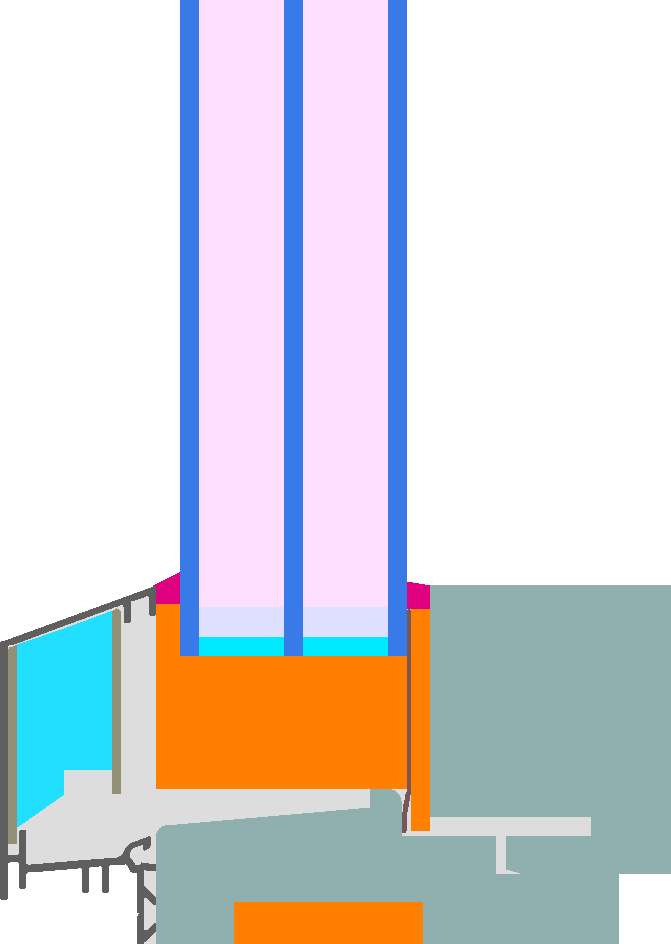

Dół stała	76 mm	0,72 W/(m²K)	0,022 W/(mK)	0,814
Górna Ustalone	71 mm	0,57 W/(m²K)	0,023 W/(mK)	0,735
Boczna stała	71 mm	0,57 W/(m²K)	0,023 W/(mK)	0,735
Otwierany szpros	110 mm	0,77 W/(m²K)	0,022 W/(mK)	0,730
Otwierany szpros	110 mm	0,89 W/(m²K)	0,022 W/(mK)	0,716

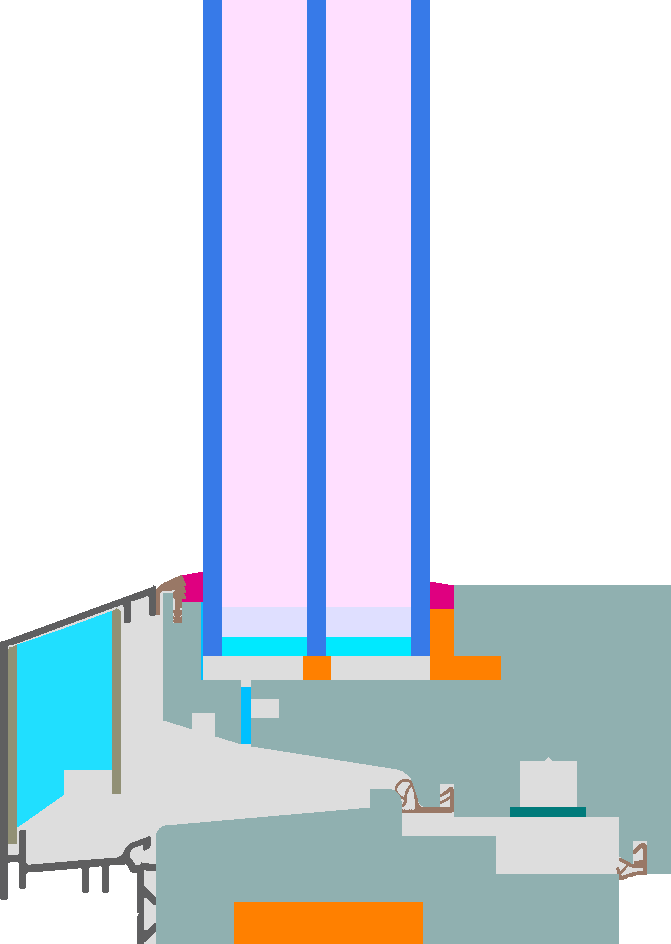

Dół	76 mm	0,93 W/(m²K)	0,022 W/(mK)	0,710

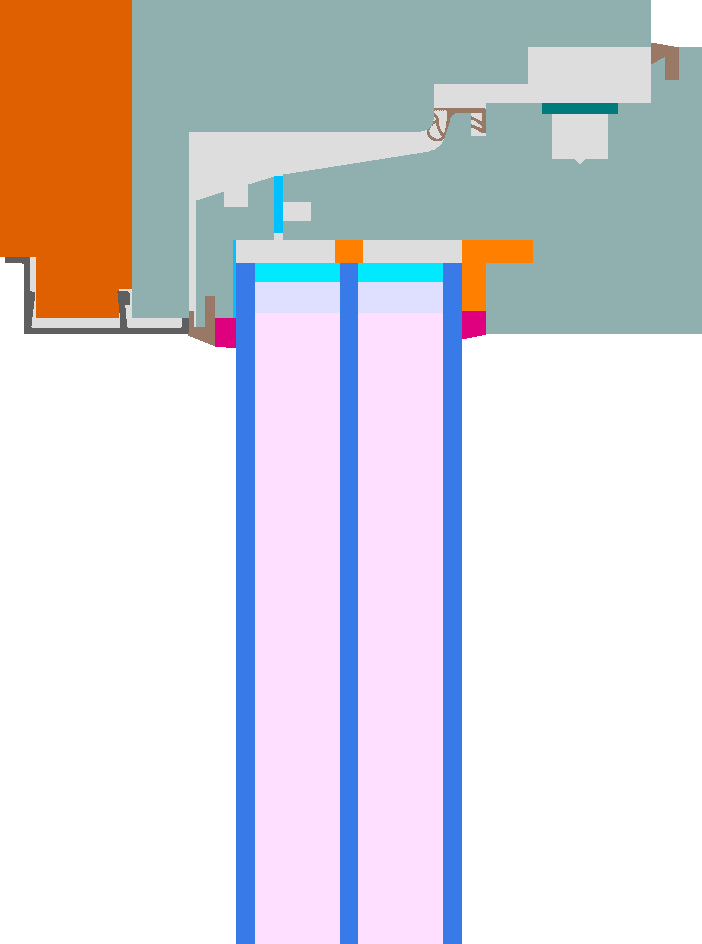

Góra	71 mm	0,74 W/(m²K)	0,022 W/(mK)	0,735
BOCZNY	71 mm	0,74 W/(m²K)	0,022 W/(mK)	0,735

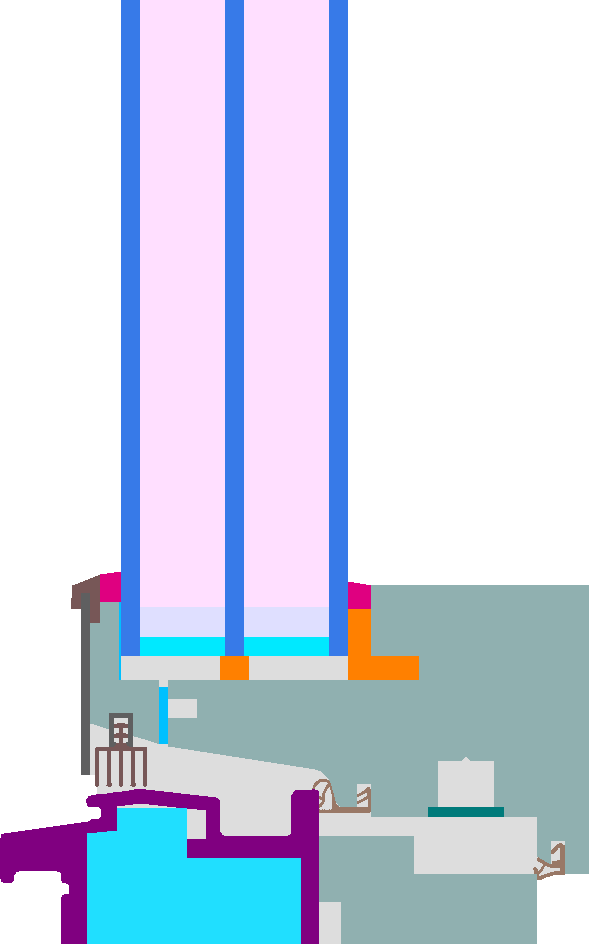

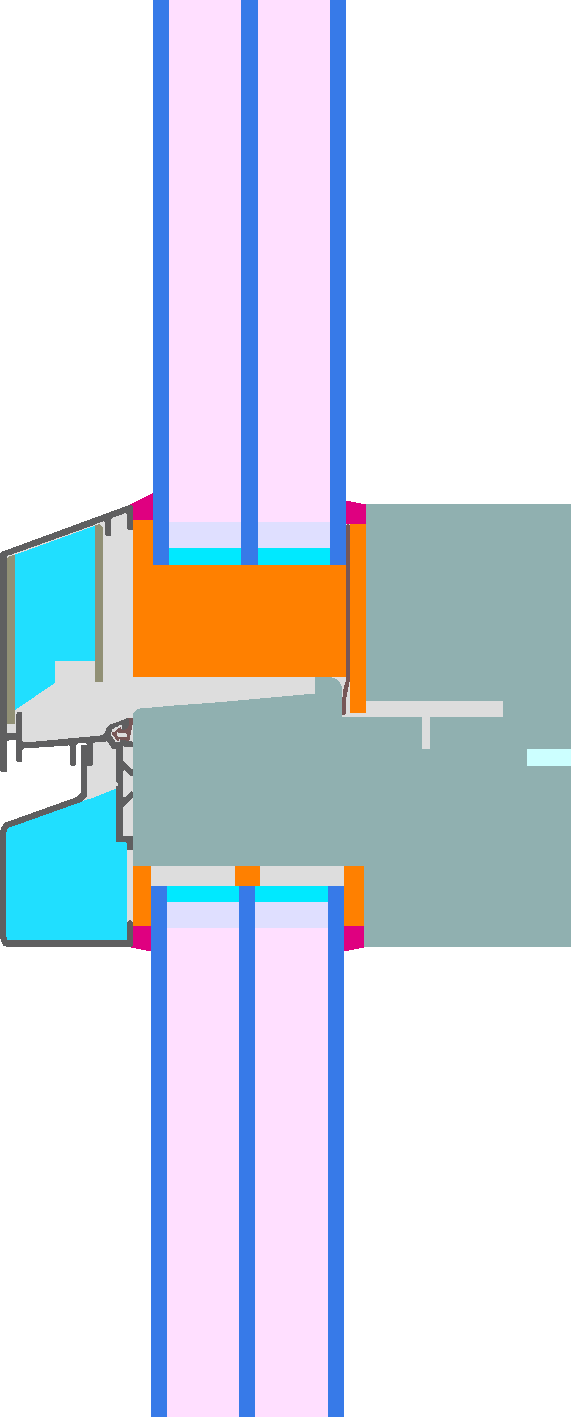

Próg	76 mm	0,96 W/(m²K)	0,022 W/(mK)	0,792

Legend
Producent
Vendor known for reselling this component

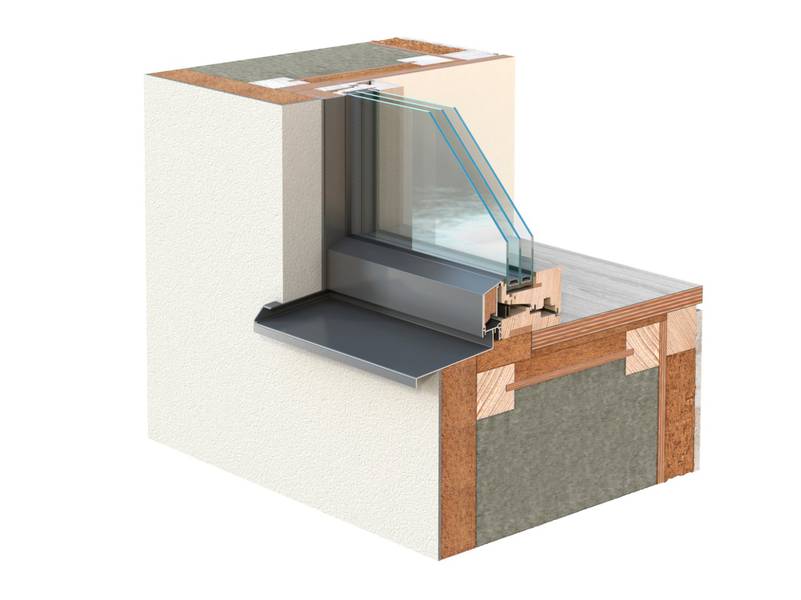

Installation situation
