EV HYBRID system
| Zertifiziert seit | 9. März 2026 |
| Klimazone | Warm-gemäßigt |
| Typ | Fenstersystem |
| Unter-Typ | |
| Effizienzklasse | phB |
| Material | PVC / Aluminium |
| UW | 1,00 W/(m2K) |
| Öffnungs-Typ | Nach innen öffnend |
Beschreibung

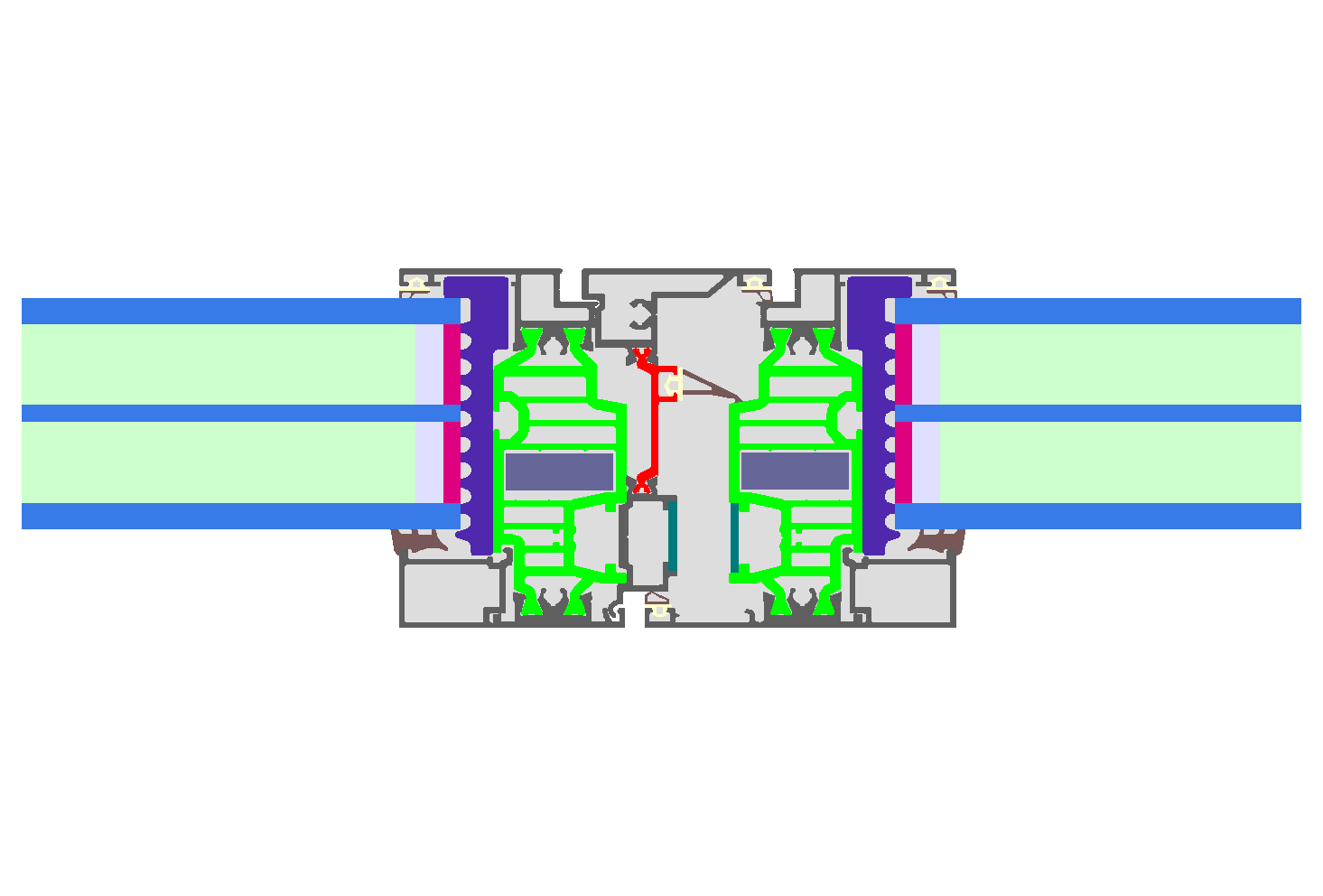

Aluminium frame with thermal separation made of PVC (0,17 W/(mK)), and insulation insert made of Graphite EPS (0,032 W/(mK)). Maximum dimensions in accordance to the tested parameters. Pane thickness: 54 mm (6/19/4/19/6), rebate depth: 14,25 mm.
| Name | Rahmenbreite | U-Wert | Ψ-Wert | fRsi-Wert |
|---|---|---|---|---|
| Pfosten fest | 72 mm | 0,83 W/(m²K) | 0,028 W/(mK) | 0,75 |
| Pfosten 1 Flügel | 115 mm | 1,05 W/(m²K) | 0,025 W/(mK) | 0,74 |
| Pfosten 2 Flügel | 157 mm | 1,07 W/(m²K) | 0,026 W/(mK) | 0,74 |
| Tür Schloss-Seite | 130 mm | 1,07 W/(m²K) | 0,026 W/(mK) | 0,73 |
| Unten fest | 53 mm | 0,88 W/(m²K) | 0,027 W/(mK) | 0,75 |
| Oben fest | 53 mm | 0,88 W/(m²K) | 0,027 W/(mK) | 0,75 |
| Seitlich fest | 53 mm | 0,88 W/(m²K) | 0,027 W/(mK) | 0,75 |
| Unten | 96 mm | 1,04 W/(m²K) | 0,026 W/(mK) | 0,74 |
| Oben | 96 mm | 1,04 W/(m²K) | 0,026 W/(mK) | 0,74 |
| Seitlich | 96 mm | 1,04 W/(m²K) | 0,026 W/(mK) | 0,74 |
| Schwelle | 111 mm | 1,50 W/(m²K) | 0,025 W/(mK) | 0,58 |
