3000 series operable

Info Cálculo de valor U

3000 series operable

Certificado desde	26 de octubre de 2020
Zona climática	Fría templada
Tipo	Practicable
Subtipo
Clase de eficiencia	phB
Material	PRFV
`U`_W	0,80 W/(m²K)
Tipo de apertura	Apertura hacia adentro

Descripción

Fiberglass reinforced frame (0.25 W/(mK)), insulated by Neopor (0.031 W/(mK)) and styrofoam (0.035 W/(mK)). Pane thickness: 44 mm (4/16/4/16/4),rebate depth: 16 mm, Spacer: Cardinal Endur with silicone secondary sealant

Nombre	Ancho de marco	Valor U	Valor Ψ	Valor fRsi

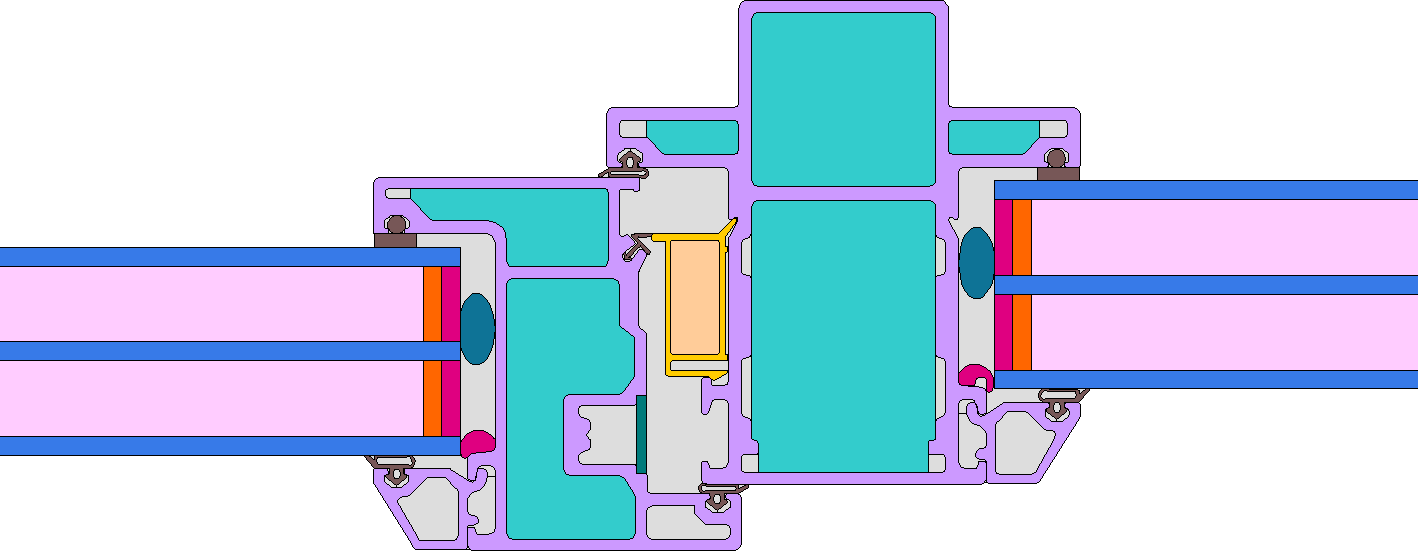

Montante 1 hoja	150 mm	0,79 W/(m²K)	0,033 W/(mK)	0,710
Montante 2 hojas	199 mm	0,81 W/(m²K)	0,034 W/(mK)	0,720
Travesaño 2 hojas	162 mm	0,81 W/(m²K)	0,034 W/(mK)	0,720

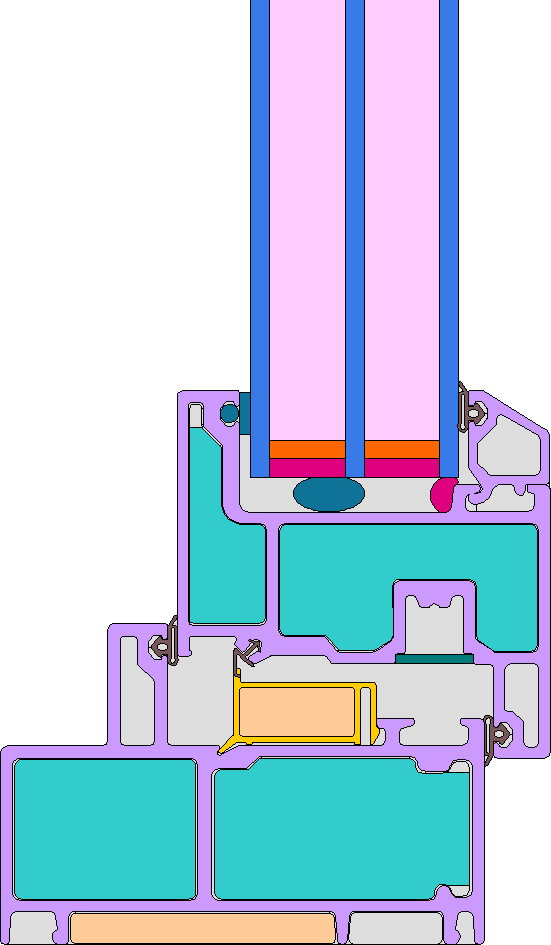

Bottom	117 mm	0,77 W/(m²K)	0,033 W/(mK)	0,770
Head	117 mm	0,77 W/(m²K)	0,033 W/(mK)	0,770
Jamb	117 mm	0,77 W/(m²K)	0,033 W/(mK)	0,770

Legend
Fabricante de componentes
Proveedor conocido por revender este componente

Leaflet © OpenStreetMap contributors

ID del componente

2486wi03
